球籠又叫等速萬向節，球籠是轎車傳動系統中的重要部件，其作用是將發動機的動力從變速器傳遞到兩個前車輪，驅動轎車高速行駛，球籠又分為：內球籠和外球籠。

球籠生產工藝中，經過了高溫淬火，球籠外表面產生一層氧化層，加工工藝中需要徹底干凈的清除這層氧化層，目前濕式噴砂機是最理想的一道清理工藝，濕式噴砂能快速的清理球籠內腔的氧化層，保證內腔顏色一致，不損傷內腔表面等

一 工件描述

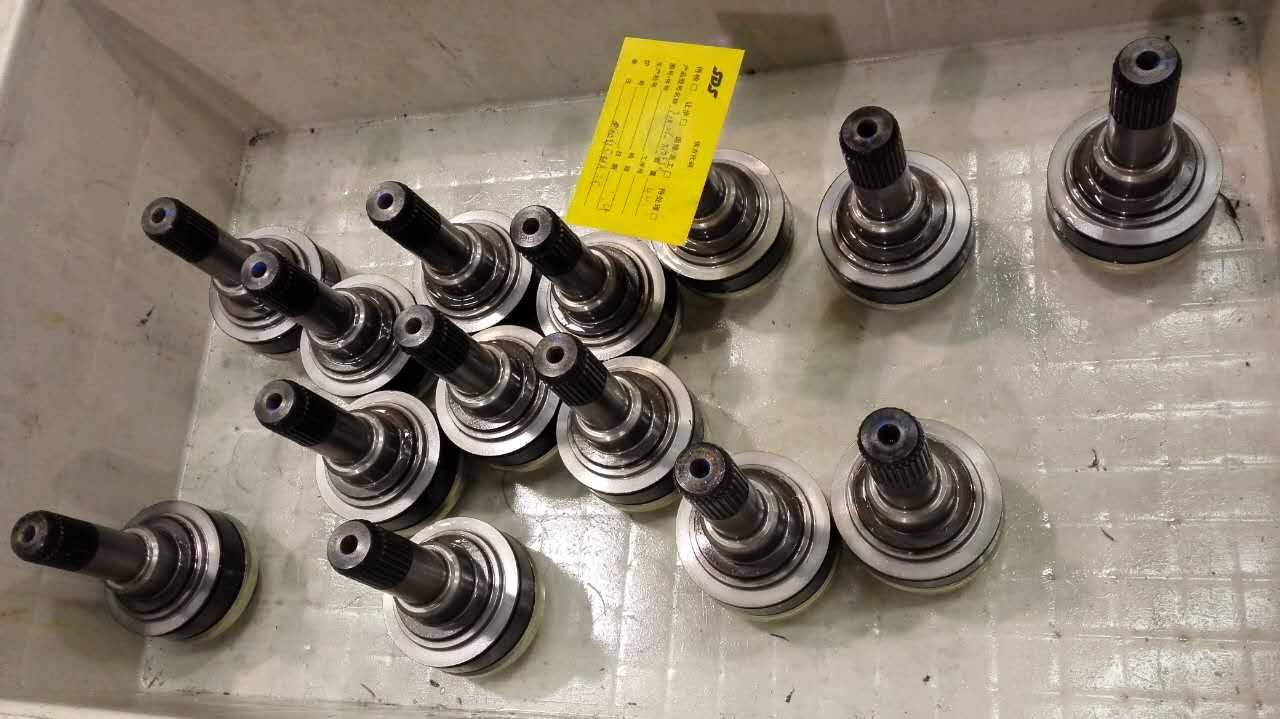

工件型號：內球籠，外球籠

噴砂區域：球籠的內腔

工件尺寸： 直徑80mm—210mm,

產品材質：鋼

工件重量： <10Kg

工件噴砂前狀態： 干燥

清理方法: 濕式噴砂

清理目的：清理內腔的氧化層，提高內腔清潔度。

二、設備運行流程

?上件???? ?進入加工位?? ???噴砂? ?????吹凈??? ???下件

1、???? 接通電源和壓縮空氣源；

2、???? 主機照明燈亮，根據球籠加工工件的大小，調好噴槍的高度和角度并緊固；

3、???? 將球籠工件裝上；

4、???? 啟動濕式噴槍操作開關；

5、???? 將面板上轉換開關切換到自動檔(另設手動檔)；

6、???? 開啟自動噴砂按鈕；

7、???? 噴砂完畢產品會自動出來,換新工件并重啟動自動噴砂按鈕,下一工作循環開始；
